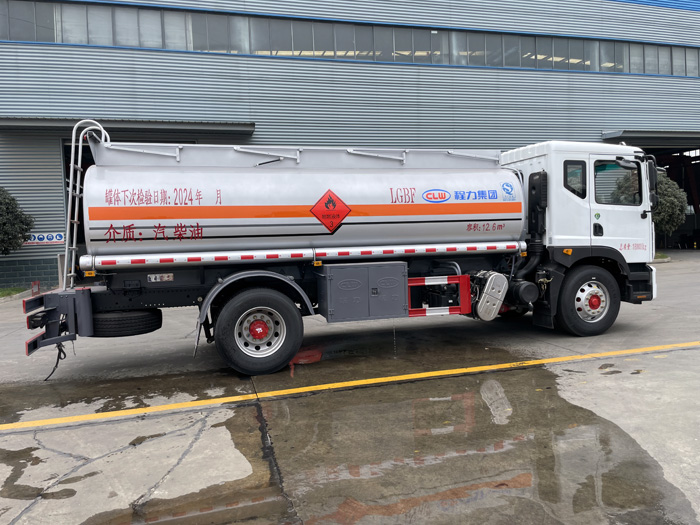

型號CL5180GJY6型加油車

設計規範

設計標準

GB18564.1-2006《道路運輸液體危險貨物罐式車輛 **部分：金屬常壓罐體技術要求》

裝載介質

柴油,汽油

裝卸料形式

上裝下卸或下裝下卸

整車尺寸(mm)

8400×2500×3155

總質量(kg)

180000

整備質量(kg)

7805

額定載質量(kg)

10000,10065

罐體尺寸(mm)

5700×2000×1400

公告罐體容積

12.6立方

實際罐體容積

13.4立方（指灌滿水的容積）

罐體截麵

方圓（按公告）

筒體

Q235B,5mm

封頭

Q235B,5

防浪板

Q235B,5mm

管路及附件

人孔及數量

鋁合金歐標人孔1個

呼吸閥

1個

下裝卸

可選裝

油氣回收

可選裝

防溢流

可選裝

安全底閥

鋁合金3寸緊急切斷閥1個帶自動關閉裝置

卸料閥

中部右側

附件

罐頂護欄

分段式升降護欄

走台

不帶走台或選裝花紋板走台

軟管存放箱

PVC軟管箱，左右側各1件

卸料軟管

L=3500,2.5寸鋼絲卸油管

罐外爬梯

後爬梯

工具箱

一個

備胎架

底盤自帶

擋泥板

碳鋼材質

側護欄

碳鋼材質

後保險杠

碳鋼材質

防火裝置

2公斤滅火器，共2件

防靜電裝置

導靜電拖地帶1根、導靜電接線盤1隻

底盤部分

底盤型號

EQ1185L9CDFWXP

發動機

B6.2NS6B230

輪胎

  295/80R22.5 18PR

電路係統

燈具

24V係統（根據底盤）

電路係統

尾部保險杠左右分別安裝了組合燈具

線

電線全部用波紋管套封。

製動係統

繼動閥

根據底盤自帶

ABS

根據底盤自帶

其他

根據底盤自帶

防腐保護

罐體內表麵

清渣處理

油漆

金屬銀灰

標貼

銘牌

整車銘牌，罐體銘牌，廠牌各1塊

客戶標

根據客戶要求製作

標識

危險品標識，安全告示

罐體主標識

橙色反光帶，罐體兩側及尾部

紅白反光標識

普通反光條或3M反光條

噴塗

程力標，介質，容積，生產許可證

隨車文件/工具

罐檢報告

罐體檢測報告

合格證

車輛整車合格證和底盤合格證各1張

隨車工具

一套
