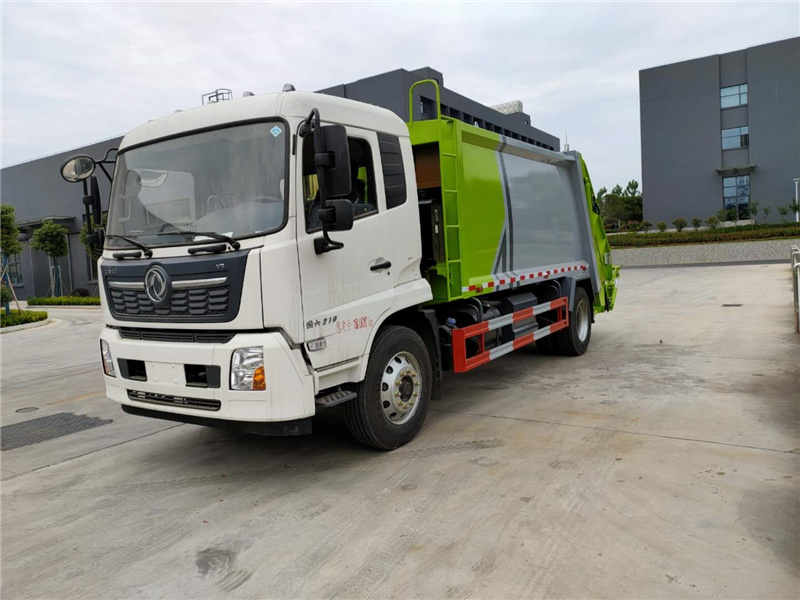

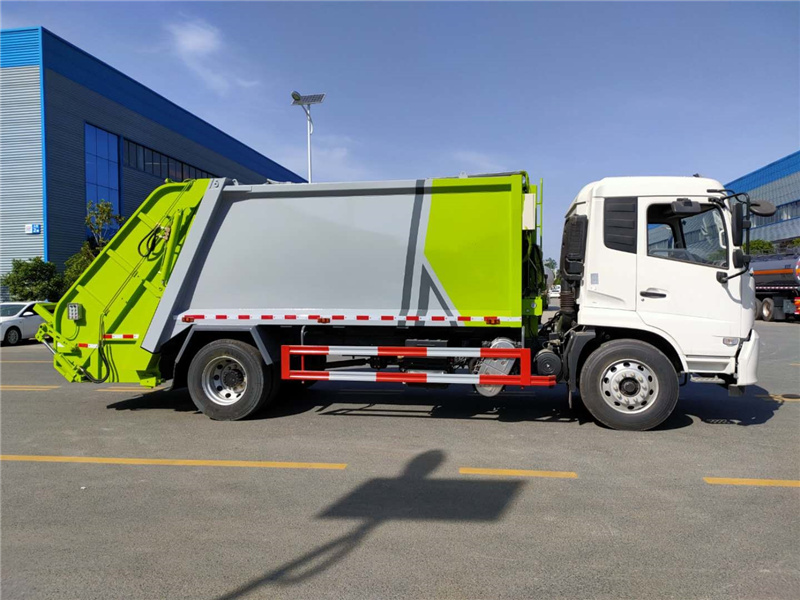

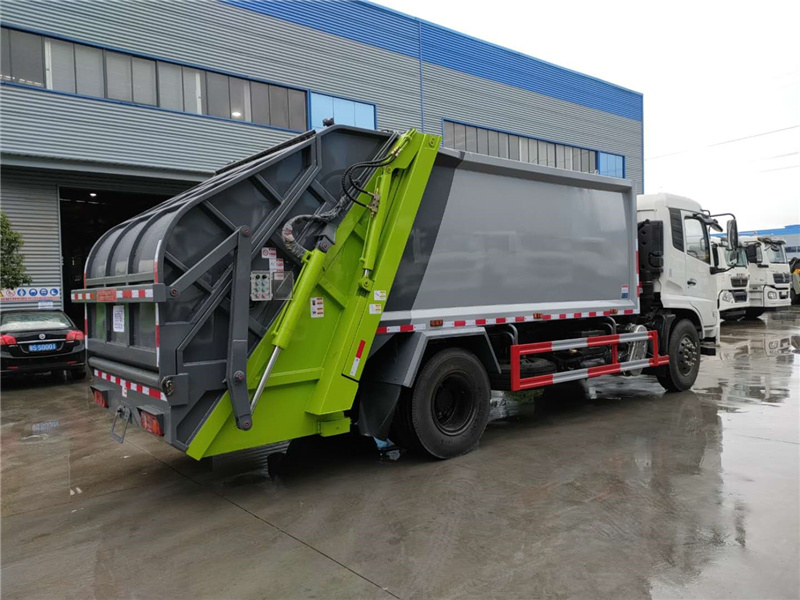

一、    整車外觀（實車圖片於生產下線車輛一致！）

二、整車基本參數：

三、車輛介紹及性能特點：

底盤配置： 采用東風天錦底盤，白色駕駛室，康明斯210馬力發動機，東風六檔變速箱，軸距4700mm，1000鋼絲胎，原廠ABS，電動玻璃帶空調，帶方向助力，離合助力器，斷氣刹製動。

功能介紹：箱體容積14立方，用作裝載生活垃圾，由密封式垃圾箱、填裝器、推鏟、液壓傳動係統和電氣**係統組成。整車為全封閉型，采用電氣液一體化技術，借助機、電、液聯合自動**係統，通過垃圾箱、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂並壓實和推卸。壓縮過程中的汙水全部進入汙水廂，解決了垃圾運輸過程中的二次汙染的問題，用戶可根據不同的垃圾收集方式，選裝不同的翻桶機構：翻標準垃圾鐵桶ZBT59003-88（300L）、塑料垃圾桶（240L）、塑料垃圾桶（660L）、也可以選裝三角鬥，大落地鬥垃圾鬥、擺臂垃圾鬥等翻轉機構。可以選裝氣動密封蓋。

上裝配置（性能及特點）：

1. 箱體采用加強梁和高強度鋼板焊接而成牢固的框架結構，采用武鋼優質Q345特種鋼板製作，邊五底五，弧形箱體，受力好，不變形，裝載容積更大，箱體前下部設置有大容量汙水收集箱。

2. 箱體焊縫采用機器人自動化焊接工藝，不刮灰，不漏水，箱體外形美觀，受力好，不變形

3；電氣液壓係統關鍵元件采用知名品牌：裝配揚州中梅多路閥，合肥長源雙聯液壓油泵，西門子PLC**係統（共二個**盒）帶遙控器，江蘇飛達/湖北博利液壓油缸。油缸所有密封件采用英國進口HALLITE品牌，確保油缸使用壽命。在舉升填裝器的液壓係統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。

4.尾部上料翻轉機構加寬加厚，翻轉機構軸套采用淬火加工工藝，翻轉臂主銷采用通穿雙麵焊接工藝，堅固耐用，不會斷裂

5. 填裝器總成主要由填裝器殼體、滑板、刮板等構件組成，填裝器滑道采用高強度的耐磨材料冷彎成型，滑板兩側采用整體尼龍滑塊，具有自潤滑性，穩定性高，耐磨性能更好；刮板受力部位采用局部加強處理，結構牢固。下部弧形板采用高強度耐磨材料製作成型，弧形板上加工有漏水口，便於填裝器內部汙水流入下部汙水儲存箱，避免運輸過程中汙水撒漏,填裝器下部設置有大容量汙水儲存箱，汙水箱兩個有大口徑汙水排放口。

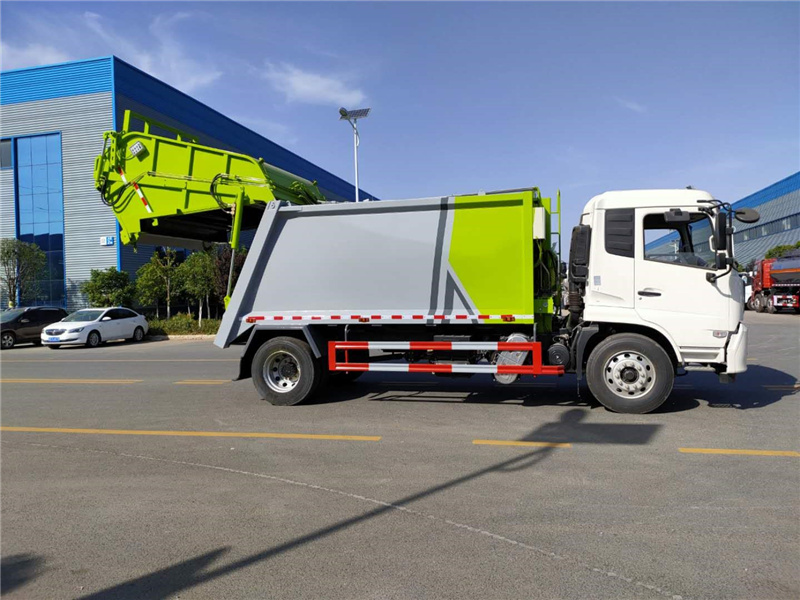

6. 方便的操作**，作業**盒分別安裝在駕駛室內和車尾右側，左側帶緊急停止按鈕，配備遙控器，駕駛室內的作業**盒可**推擠卸料和選擇操作模式（如自動或手動），車尾的作業**盒則**壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和汙水排放

7.自動、手動操作係統，各機構的谈球吧平台正规吗均有自動和手動和遙控三種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率谈球吧平台正规吗，又為調試、維修和故障處理提供了極大的方便

8.雙汙水收集箱設計，密封處理，消除二次汙染，汙水箱上安裝有獨特的排汙閥，密封可靠，不易堵塞。

9.全車均有操作說明標簽，日常保養維護，方便快捷

四、隨車附件：

1、載貨汽車說明書一冊。

2、車輛走保手冊一份。

3、車輛隨車工具一套。
